Neden GNEE RAIL'i Seçmelisiniz?

2008 yılında kurulan GNEE RAIL, demiryolu, liman, madencilik ve endüstriyel projeler için çelik raylar, vinç rayları, demiryolu sabitleme sistemleri ve ray bileşenleri üretmekte ve tedarik etmektedir. Üretim sürecimiz, projeye özel teknik gereksinimleri karşılamak için standartlaştırılmış üretimi, kalite kontrolünü ve mühendislik desteğini birleştirir-.

✔Uluslararası Standartlar: Ürünler AREMA, UIC, EN, DIN, BS, JIS ve GB standartlarına uygun olarak standart ve özelleştirilmiş özelliklerle üretilmektedir.

✔Kalite Denetimi: Kalite kontrolü, malzeme doğrulamasını, mekanik testleri, boyutsal denetimi ve-tahribatsız testleri kapsar. TR 10204 3.1 Değirmen Testi Sertifikaları (MTC) ve üçüncü-taraf denetim hizmetleri talep üzerine mevcuttur.

✔Üretim Hizmetleri: İşleme hizmetleri, müşteri çizimlerine ve teknik gereksinimlere göre kesme, delme, işleme, yüzey işleme ve ihracat paketlemeyi içerir.

✔İhracat Paketleme ve Lojistiği: Ürünler, uluslararası taşımacılık için eksiksiz nakliye belgeleri ve yükleme düzenlemeleri ile birlikte ihracat ve proje gereksinimlerine göre paketlenir.

Uluslararası Standartlara Göre Çelik Raylar

Amerika Standart Rayları
Büyük Britanya ve Asya-Pasifik Standart Rayları
Avrupa Standardı Raylar
GOST Standart Raylar
Tramvay Rayları

Amerika Standart Rayları

Standart: ASTMA1, AREMA
Boyut	Boyut(mm)				Ağırlık	Malzeme	Uzunluk (m)
Boyut	Kafa (mm)	Yükseklik(mm)	Alt (mm)	Ağ(mm)	(kg/m)	Malzeme	Uzunluk (m)
ASCE 25	38.1	69.85	69.85	7.54	12.4	700	6m-12m
ASCE30	42.86	79.38	79.38	8.33	14.88	700
ASCE40	47.62	88.9	88.9	9.92	19.84	700
ASCE 60	60.32	107.95	107.95	12.3	29.76	700
ASCE 75	62.71	122.24	122.24	13.49	37.2	900A/1100	12m-25m
ASCE 85	65.09	131.76	131.76	14.29	42.17	900A/1100
90RA	65.09	142.88	130.18	14.29	44.65	900A/1100
115RE	69.06	168.28	139.7	15.88	56.9	900A/1100
136RE	74.61	185.74	152.4	17.46	67.41	900A/1100
175LB	109.86	152.4	152.4	38.1	86.8	900A/1100

Büyük Britanya ve Asya-Pasifik Standart Rayları

Standart: GB11264-89
Boyut	Boyut(mm)				Ağırlık	Malzeme	Uzunluk(m)
Boyut	Kafa (mm)	Yükseklik(mm)	Alt (mm)	Ağ(mm)	(kg/m)	Malzeme	Uzunluk(m)
GB6KG	25.4	50.8	50.8	4.76	5.98	Q235B	6m-12m
GB9KG	32.1	63.5	63.5	5.9	8.94	Q235B
GB12KG	38.1	69.85	69.85	7.54	12.2	Q235B/55Q
GB15KG	42.86	79.37	79.37	8.33	15.2	Q235B/55Q
GB22KG	50.3	93.66	93.66	10.72	23.3	Q235B/55Q
GB30KG	60.33	107.95	107.95	12.3	30.1	Q235B/55Q
Standart: YB222-63
Boyut	Boyut(mm)				Ağırlık	Malzeme	Uzunluk(m)
Boyut	Kafa (mm)	Yükseklik(mm)	Alt (mm)	Ağ(mm)	(kg/m)	Malzeme	Uzunluk(m)
8kg	25	65	54	7	8.42	Q235B	6m-12m
18kg	40	90	80	10	18.06	Q235B/55Q
24kg	51	107	92	10.9	24.46	Q235B/55Q
P38KG	68	134	114	13	38.733	U71Mn	12.5m-25m
P43KG	70	140	114	14.5	44.653	U71Mn
P50kg	70	152	132	15.5	51.514	U71Mn
P60KG	73	170	150	16.5	61.64	U71Mn
Standart: YB/T5055-93
Boyut	Boyut(mm)				Ağırlık	Malzeme	Uzunluk (m)
Boyut	Kafa (mm)	Yükseklik(mm)	Alt (mm)	Ağ(mm)	(kg/m)	Malzeme	Uzunluk (m)
QU 70	70	120	120	28	52.8	U71Mn	12
QU 80	80	130	130	32	63.69	U71Mn
QU 100	100	150	150	38	88.96	U71Mn
QU 120	120	170	170	44	118.1	U71Mn
Standart: JIS E1101-91/JIS E 1101-93
Boyut	Boyut(mm)				Ağırlık	Malzeme	Uzunluk(m)
Boyut	Kafa (mm)	Yükseklik(mm)	Alt (mm)	Ağ(mm)	(kg/m)	Malzeme	Uzunluk(m)
JIS 15kg	42.86	79.37	79.37	8.33	15.2	JIS E standardı	9m~19m
JIS 22KG	50.8	93.66	93.66	10.72	22.3
JIS 30kg	60.33	107.95	107.95	12.3	30.1
JIS 37A	62.71	122.24	122.24	13.49	37.2		10m~25m
JIS 50N	65	153	127	15	50.4
CR 73	100	135	140	32	73.3
CR 100	120	150	155	39	100.2
Avustralya Demiryolu standardı:AS1085
Boyut	Boyut(mm)				Ağırlık	Uzunluk(m)	Malzeme
Boyut	Kafa (mm)	Yükseklik(mm)	Alt (mm)	Ağ(mm)	(kg/m)	Uzunluk(m)	Malzeme
31kg	63.5	117.5	108	11.5	31.5	8m-25m	900A/1100
47kg	70	141.3	127	14.3	46.5
50kg	70	154	127	15	50.8
60kg	70	170	146	16.5	61
68kg	73.4	186	152	17.5	67.6
73kg	70	157	146	32	73.63
86KG	102	102	155	84.11	85.5
89kg	102	114	178	51	89.81

Avrupa Standardı Raylar

Standart: UIC860
Boyut	Boyut(mm)				Ağırlık	Malzeme	Uzunluk (m)
Boyut	Kafa (mm)	Yükseklik(mm)	Alt (mm)	Ağ(mm)	(kg/m)	Malzeme	Uzunluk (m)
UIC50	70	152	125	15	50.46	900A/1100	12m-25m
UIC54	70	159	140	16	54.43	900A/1100
UIC60	74.3	172	150	16.5	60.21	900A/1100
Standart: EN 13674-1-2003
Boyut	Boyut(mm)				Ağırlık	Malzeme	Uzunluk (m)
Boyut	Kafa (mm)	Yükseklik(mm)	Alt (mm)	Ağ(mm)	(kg/m)	Malzeme	Uzunluk (m)
49 E1	67	149	125	14	49.39	R260/R350HT	12m~25m
49 E2	67	148	125	14	49.1
50 E1	65	153	134	15.5	50.37
50 E2	72	151	140	15	49.97
50 E4	70	152	125	15	50.46
50 E5	67	148	135	14	49.9
50 E6	65	153	140	15.5	50.9
54 E1	70	159	140	16	54.77
54 E2	67.01	161	125	16	53.82
54 E3	67	154	125	16	54.57
55 E1	62	155	134	19	56.03
60 E1	72	172	150	16.5	60.21
Standart: DIN536
Boyut	Boyut(mm)				Ağırlık	Malzeme	Uzunluk (m)
Boyut	Kafa (mm)	Yükseklik(mm)	Alt (mm)	Ağ(mm)	(kg/m)	Malzeme	Uzunluk (m)
A55	55	65	150	31	31.8	900A	10m~12m
A65	65	75	175	38	43.1
A75	75	85	200	45	56.2
A100	100	95	200	60	74.3
A120	120	105	220	72	100
Standart: BS11: 1985
Boyut	Boyut(mm)				Ağırlık	Malzeme	Uzunluk (m)
Boyut	Kafa (mm)	Yükseklik(mm)	Alt (mm)	Ağ(mm)	(kg/m)	Malzeme	Uzunluk (m)
50 O	52.39	100.01	100.01	10.32	24.833	700	6m~18m
60 A	57.15	114.3	109.54	11.11	30.618	900A	6m~18m
75 A	61.91	128.59	114.3	12.7	37.455		8m~25m
75 R	61.91	128.59	122.24	13.1	37.041
80 A	63.5	133.35	117.47	13.1	39.761
80 R	63.5	133.35	127	13.49	39.674
90 A	66.67	142.88	127	13.89	45.099
100 A	69.85	152.4	133.35	15.08	50.182
113 A	69.85	158.75	139.7	20	56.398

GOST Standart Raylar

Ray Tipi	Yükseklik (mm)	Taban (mm)	Kafa Genişliği (mm)	Ağ (mm)	Çelik Sınıfı	Kütle (kg/m)
P50	152	132	72	16	50Mn/U71Mn	51.8
P65	180	150	75	18	50Mn/U71Mn	64.88
P75	192	150	75	20	50Mn/U71Mn	74.41
KP70	120	120	70	23	U71Mn	52.8
KP80	130	130	80	28	U71Mn	63.96
KP100	150	150	100	34	U71Mn	88.96
KP120	170	170	120	40	U71Mn	118.1
KP140	170	170	140	58	U71Mn	141.7

Tramvay Rayları

Boyut	Yükseklik (mm)	Alt (mm)	Kafa A (mm)	Kafa B (mm)	Kanal A (mm)	Kanal B (mm)	Ağ (mm)	Ağırlık (kg/m)
59R1	180	180	113	56	42	15	12	58.97
59R2	180	180	113	55.83	42.52	14.65	12	58.14
60R1	180	180	113	56	36	21	12	60.59
60R2	180	180	113	55.83	36.34	20.83	12	59.75

Yivli Ray Fiyat İste

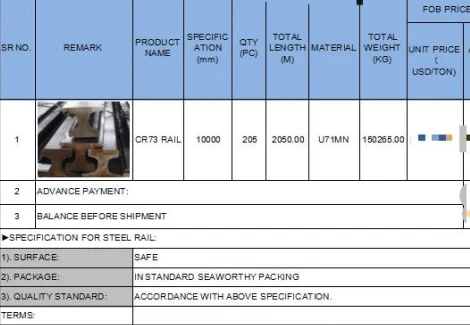

GNEE RAIL Exported CR73 Crane Rails to Vietnam

GNEE RAIL CR73 Vinç Raylarını Vietnam'a İhraç Etti

GNEE RAIL Exported ASCE 60LB Steel Rails to Mexico

GNEE RAIL ASCE 60LB Çelik Rayları Meksika'ya İhraç Etti

GNEE RAIL Exported 100LB Steel Rails to Canada

GNEE RAIL Kanada'ya 100LB Çelik Ray İhraç Etti

GNEE RAIL Exported 40LB Steel Rails to Peru

GNEE RAIL Peru'ya 40LB Çelik Ray İhraç Etti

GNEE RAIL Exported UIC54 Steel Rails to Vietnam

GNEE RAIL UIC54 Çelik Rayları Vietnam'a İhraç Etti

GNEE RAIL Exported S20 Steel Rails to Indonesia

GNEE RAIL Endonezya'ya S20 Çelik Raylar İhraç Etti

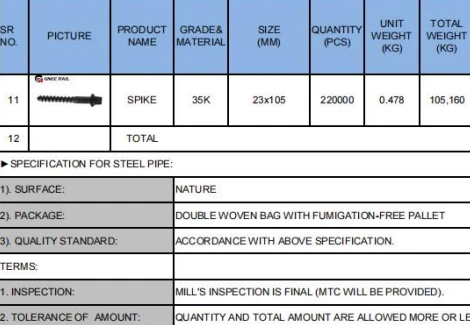

GNEE RAIL Exported Rail Spikes to Argentina

GNEE RAIL Arjantin'e Ray Çivilerini İhraç Etti

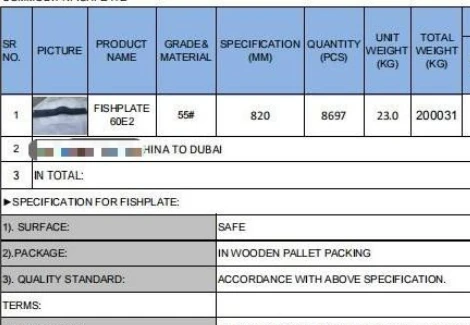

GNEE RAIL Exported Rail Joint Bars to Dubai

GNEE RAIL Dubai'ye Ray Bağlantı Çubuklarını İhraç Etti

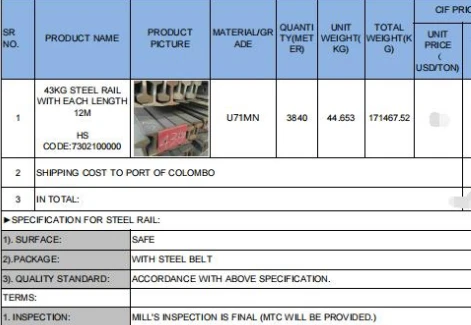

GNEE RAIL Exported GB 43KG Steel Rails to Sri Lanka

GNEE RAIL GB 43KG Çelik Rayları Sri Lanka'ya İhraç Etti

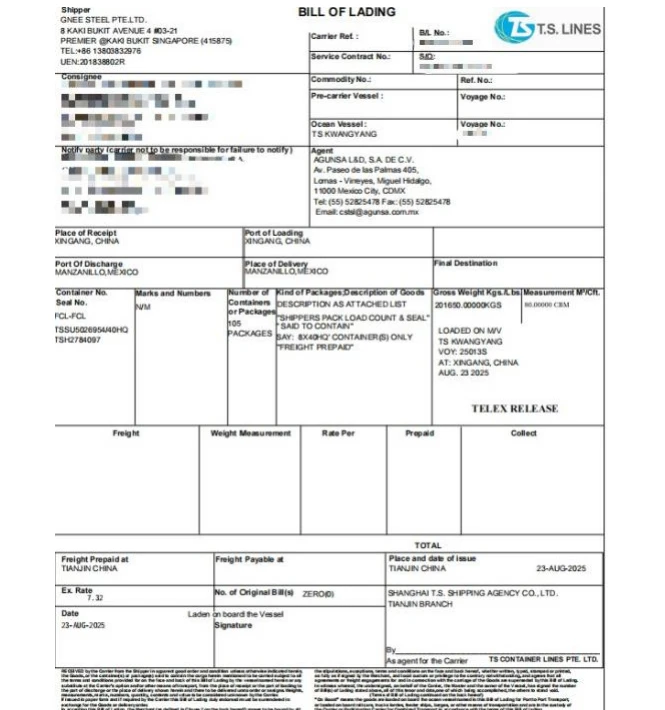

GNEE RAIL Exported ASCE 60LB Steel Rails to Mexico-BL

GNEE RAIL ASCE 60LB Çelik Rayları Meksika'ya İhraç Etti-BL

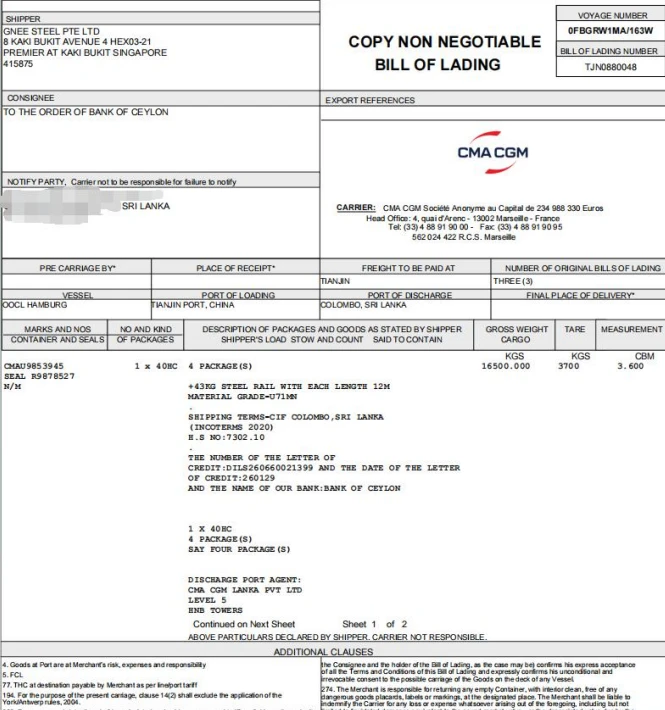

GNEE RAIL Exported GB 43KG Steel Rails to Sri Lanka - BL

GNEE RAIL GB 43KG Çelik Rayları Sri Lanka'ya İhraç Etti - BL

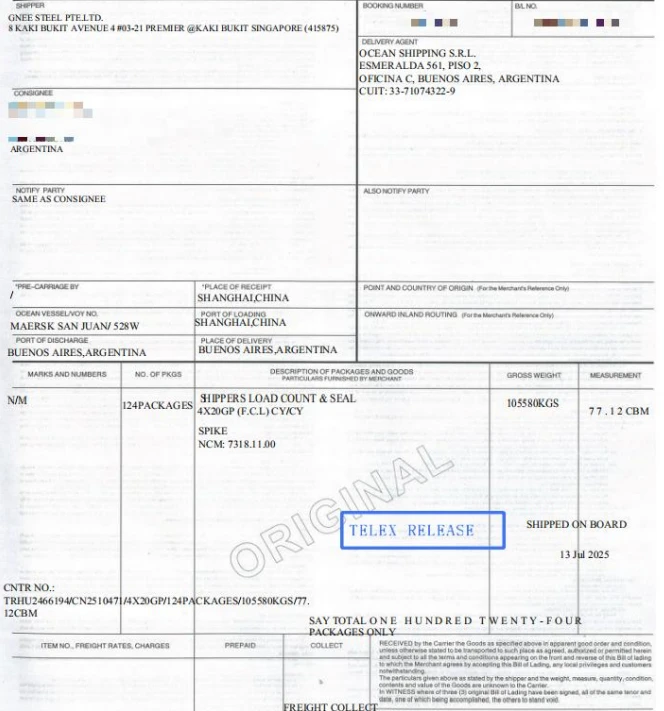

GNEE RAIL Exported Rail Spikes to Argentina -BL

GNEE RAIL Arjantin'e Demiryolu Çivilerini İhraç Etti -BL

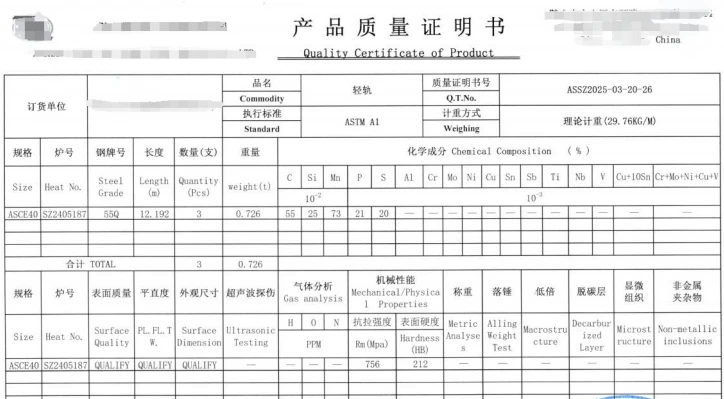

GNEE RAIL Exported 40LB Steel Rails to Peru - MTC

GNEE RAIL Peru - MTC'ye 40LB Çelik Ray İhraç Etti

GNEE RAIL Exported ASCE 60LB Steel Rails to Mexico -MTC

GNEE RAIL ASCE 60LB Çelik Rayları Meksika'ya -MTC'ye İhraç Etti

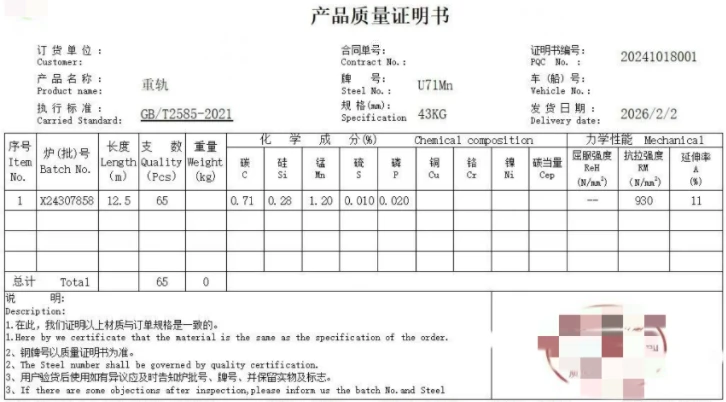

GNEE RAIL Exported GB 43KG Steel Rails to Sri Lanka -MTC

GNEE RAIL GB 43KG Çelik Rayları Sri Lanka -MTC'ye İhraç Etti

40LB Raylı İhracat Ambalajı

CR73 Raylı Konteyner Yükleme

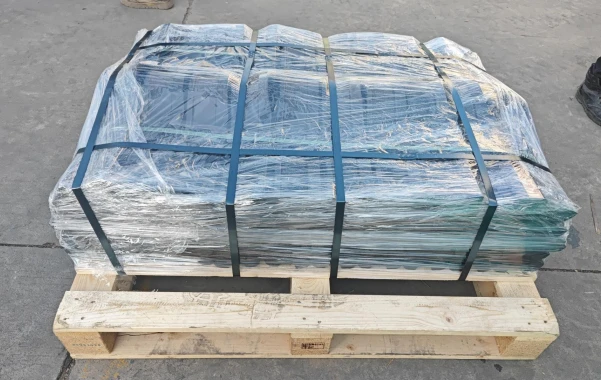

Ray Bağlantı Çubuğu Paketleme ve Sevkiyat
