115RE, 132RE ve 136RE Rayları Arasında Nasıl Seçim Yapılır?

Teknik Karşılaştırma Kılavuzu: 115RE Ray vs. 136RE Ray vs. 132RE Ray



Demiryolu satın alma yöneticileri ve hat mühendisleri için, uygun ray bölümünün seçilmesi yalnızca ray güvenliğini ve hizmet ömrünü değil, aynı zamanda bakım sıklığını, değiştirme aralıklarını ve toplam-ömür döngüsü maliyetlerini de etkiler. AREMA standartları kapsamında,115RE, 136RE, Ve132REraylar, değişen aks yükleri, trafik yoğunlukları ve çalışma koşulları için tasarlanmış farklı ağırlık sınıflarını temsil eder. Küçük boyutlu bir rayın seçilmesi aşınmayı hızlandırabilir ve bakım masraflarını artırabilir; aşırı spesifikasyon ise proje maliyetlerini gereksiz yere artırabilir.



Bu karşılaştırma kılavuzu, bunların boyutlarını, ağırlıklarını, yük{0}}yük taşıma yeteneklerini, uyumlu bağlantı çubuklarını ve sabitleme sistemlerini, tipik uygulamaları ve ilk yatırım ile uzun-vadeli bakım gereksinimleri arasındaki dengeyi inceleyerek mühendislerin ve alıcıların kendi özel hat koşulları için-en uygun maliyetli ray profilini belirlemelerine yardımcı olur.



115RE vs 132RE vs 136RE Ray: Boyut ve Ağırlık Karşılaştırma Tablosu



115RE, 132RE ve 136RE'nin kesit boyutları ve ray ağırlığı, aks yükü kapasitesini, aşınma direncini ve mevcut palet bileşenleriyle uyumluluğunu doğrudan etkiler. Aşağıdaki tablo bu üç AREMA ray profilinin temel boyutlarını ve nominal ağırlıklarını karşılaştırmaktadır.





Parametre	115RE Ray (TR57)	132RE Ray	136RE Ray (TR68)
Nominal Ağırlık (lbs/yd)	115	132	136
Gerçek Ağırlık (kg/m)	56.90	65.58	67.41
Ray Yüksekliği (mm)	168,28 (6,625 inç)	180,98 (7,125 inç)	185,74 (7,3125 inç)
Taban Genişliği (mm)	139,70 (5,50 inç)	152,40 (6,00 inç)	152,40 (6,00 inç)
Kafa Genişliği (mm)	69,06 (2,719 inç)	76,20 (3,00 inç)	74,61 (2,9375 inç)
Web Kalınlığı (mm)	15,88 (0,625 inç)	16,67 (0,654 inç)	17,46 (0,6875 inç)



Sertifikalı AREMA CAD Çizimlerini ve 3D Modellerini İndirin



GNEE RAYITasarım aşamanızı kolaylaştırmak için 115RE, 132RE ve 136RE raylarına yönelik kapsamlı boyutlu çizimler ve teknik veri sayfaları sağlayın. Teknik PDF / CAD Çizimlerini Talep Edin.



Yapısal Farklılıklar 115RE, 132RE ve 136RE Raylarının Performansını Nasıl Etkiler?



Daha uzun olan 136RE profili, ağır taşıma uygulamaları için daha fazla bükülme direnci ve yorulma mukavemeti sağlar. Hem 132RE hem de 136RE, 115RE'den daha geniş bir tabana sahiptir ve bu da palet stabilitesini artırır. En geniş başlığıyla 132RE, tekerlek yüklerini dağıtmaya ve bölgesel aşınmayı azaltmaya yardımcı olur. Bu yapısal farklılıklar her ray profilini farklı aks yüklerine ve servis koşullarına uygun hale getirir.



Pratik Seçim Hususları:





• Pratik uygulamalarda daha hafif115REbölümü, mevcut altyapıyla uyumluluğun ve daha düşük başlangıç ​​yatırımının önemli olduğu orta düzeyde dingil yükleri, branşman hatları, endüstriyel dış hatlar ve değiştirme projeleri için{0} uygun maliyetli bir çözüm sunar.



• 132REprofil, yük-taşıma kapasitesi, aşınma direnci ve hat stabilitesinin dengeli bir kombinasyonunu sunarak, karma-trafik ağları ve demiryolu yükseltme projeleri için çok uygun olmasını sağlar.



• Ağır-nakliye rotaları ve yüksek-hızlı koridorlar için ne kadar uzun ve güçlü olursa136REbölümü üstün bükülme direnci ve yorulma performansı sunar. Daha yüksek bir başlangıç ​​yatırımı gerektirmesine rağmen, uzatılmış hizmet ömrü ve azaltılmış bakım gereksinimleri, uzun-vadeli yaşam döngüsü-döngüsü maliyetlerinin azaltılmasına yardımcı olabilir.



Madencilik veya endüstriyel demiryolu projesi mi planlıyorsunuz?



GNEE RAYIToplu siparişler için AREMA rayları, eşleşen bağlantı çubukları ve komple ray malzemeleri tedarik edin. Miktar gereksinimlerinizi, spesifikasyonlarınızı veya BOQ'unuzu bize gönderin; rekabetçi bir fiyat teklifi ve entegre tedarik çözümü sunalım.



115RE Ray (TR57): Orta-Görevli Demiryolları ve Madencilik Operasyonlarına Uygun



115RE rayıTR57 veya 115 lb ray olarak da bilinen, yaklaşık olarak ağırlıkta yaygın olarak kullanılan bir AREMA ray profilidir.56,9 kg/m. Yük-taşıma kapasitesi ile malzeme maliyeti arasında pratik bir denge sunarak, onu orta düzeyde-yüklü demiryolu uygulamaları için-uygun maliyetli bir çözüm haline getirir.



Tipik Uygulamalar:



• Yeraltı ve yer üstü maden raylı sistemleri.



• Hafif ila orta yük taşıma ağları.



• Endüstriyel kaplamalar, şube hatları ve avlu yolları.



• Orta düzeyde dingil yüküne sahip bölgesel yolcu demiryolları.



Aşağıdaki aks yükleriyle çalışan demiryolları için25–30 ton115RE rayı, ilk çelik yatırımı ve nakliye maliyetlerini azaltırken yeterli yapısal güç sağlar. Daha hafif bölümü ve mevcut altyapıyla uyumluluğu, onu özellikle aşırı ağır taşıma performansının gerekli olmadığı değiştirme projeleri, branş-hattı inşaatı ve endüstriyel raylı sistemler için uygun hale getiriyor-. 115RE rayı, performansı ve maliyeti dengeleyerek, hat güvenilirliğinden ödün vermeden operatörlerin daha düşük yaşam döngüsü maliyetleri ve daha düşük sermaye harcamaları elde etmelerine yardımcı olabilir.



132RE Ray: Ağır Yük ve Endüstriyel Vinç Rayları için Dengeli Bir Seçim



Yaklaşık tartım65,58 kg/m,132RE rayıdaha hafif 115RE ve daha ağır 136RE profilleri arasında orta noktayı işgal eder. Daha yüksek aks yükleri ve zorlu hizmet koşulları için tasarlanmış olup, yük-taşıma kapasitesi, aşınma direnci ve yapısal stabilite arasında etkili bir denge sunar.



Tipik Uygulamalar:



• Orta{0}}ila-ağır dingil yüklerine sahip ana hat yük demiryolları.



• AREMA ray kesitlerini kullanan limanlarda, çelik fabrikalarında ve lojistik terminallerinde endüstriyel vinç pistleri ve portal vinç rayları.



• Transit koridorlarında hızlı ray aşınması yaşanıyor.



• Yüksek-tonajlı yük geçişleri ve demiryolu yükseltme projeleri.



Üç profil arasında 132RE rayı en geniş kafa genişliğine (76,20 mm) sahiptir, bu da tekerlek yüklerinin daha eşit şekilde dağıtılmasına ve lokal temas geriliminin azaltılmasına yardımcı olur. 152,40 mm taban genişliğiyle birlikte profil, gelişmiş yanal stabilite ve 6-inç ray tabanları için tasarlanan birçok bağlantı sistemiyle uyumluluk sağlar. Bu özellikler, 132RE rayını karma-trafik ağları ve performans ile uzun vadeli bakım maliyetleri arasında denge gerektiren uygulamalar için pratik bir seçim haline getirir.



136RE Ray (TR68): Ağır-Yol ve Yüksek-Tonajlı Operasyonlar için Tasarlandı



136RE rayıTR68 olarak da bilinen , ağır-nakliye koridorlarında ve yüksek-yoğunluklu demiryolu ağlarında yaygın olarak kullanılmaktadır. Yaklaşık tartım67,41 kg/mAREMA ray profili, uzun vadeli yapısal performansın kritik olduğu-yüksek aks yüklerine, sık trafik döngülerine ve zorlu çalışma ortamlarına uyum sağlayacak şekilde tasarlanmıştır.



Tipik Uygulamalar:



• 35 ton veya daha fazla dingil yükü taşıyan Sınıf I yük demiryolları ve{0}ağır nakliye ağları.



• Kömür, demir cevheri ve dökme maden rotaları da dahil-yüksek yoğunluklu kaynak taşıma koridorları.



• Daha iyi hat sertliği ve azaltılmış ray sapması gerektiren yüksek{0} hızlı yolcu hatları.



• Ana hat demiryolları yoğun trafiğe ve ağır hizmet koşullarına maruz kalmaktadır.



Daha hafif ray bölümleriyle karşılaştırıldığında 136RE profili daha yüksek bir genel yüksekliğe ve daha kalın bir ağ (17,46 mm) özelliğine sahiptir, bu da daha yüksek bir bölüm modülü ve bükülme ve yorulmaya karşı gelişmiş direnç sağlar. Bu özellikler palet geometrisinin korunmasına, kavisli bölümlerdeki aşınmanın azaltılmasına ve yoğun trafik koşullarında bakım aralıklarının uzatılmasına yardımcı olur. 136RE daha yüksek bir başlangıç ​​yatırımı gerektirse de, daha uzun hizmet ömrü ve azaltılmış bakım gereksinimleri, yaşam döngüsü maliyetlerinin düşürülmesine katkıda bulunabilir, bu da onu ağır-ve yüksek-tonajlı demiryolu uygulamaları için tercih edilen bir seçim haline getirir.



Hangi Rayı Seçmelisiniz?



115RE mi, 132RE mi yoksa 136RE mi? Bize gereksinimlerinizi söyleyin-projeniz için doğru rayı önerelim.


Malzeme Sınıfları ve Isıl İşlem: Rayların Hizmet Ömrünü Nasıl Etkiler?



AREMA spesifikasyonları kapsamında 115RE, 132RE ve 136RE rayları, değişen trafik ve aşınma gereksinimlerini karşılamak için farklı güç derecelerinde mevcuttur.



• Standart Güç (SS):Aşırı aşınma direncinin gerekli olmadığı orta düzeyde trafik, branşman hatları ve endüstriyel demiryolları için uygundur.



• Orta Güç (IS):Daha yüksek güç ve aşınma direnci sunarak ana hat yük ve karma{0}trafik ağları için uygun hale getirir.



• Yüksek Mukavemet / Sertleştirilmiş Kafa (HH):Aşınmaya ve yuvarlanma teması yorulmasına karşı üstün direnç sağlayacak şekilde minimum 370 HBW sertliğe kadar ısıl{0}işlenmiştir. HH rayları, uzun hizmet ömrünün gerekli olduğu ağır-hatlarda, keskin virajlarda ve yüksek-tonajlı rotalarda yaygın olarak kullanılır.





Özellikler	Çelik Sınıfı	Sertlik	Çekme Dayanımı	Akma Dayanımı	Uzama
	(sınıf internette gösterilir)	HB	ksi	ksi	%
AREMA(Karbon Çelik kimyası ile)	Standart Güç (SS)	310'dan büyük veya eşit	142,5'ten büyük veya eşit	74,0'dan büyük veya eşit	10'dan büyük veya eşit
	Orta Güç (IS)	350'den büyük veya eşit	155,0'dan büyük veya eşit	105,0'dan büyük veya eşit	10'dan büyük veya eşit
	Yüksek Mukavemet / Kafa Sertleştirilmiş (HH)	370'den büyük veya eşit	171.0'dan büyük veya ona eşit	120,0'dan büyük veya eşit	10'dan büyük veya eşit
AREMA(Düşük Alaşımlı Çelik kimyası ile)	Standart Güç (LA)	310'dan büyük veya eşit	142,5'ten büyük veya eşit	74,0'dan büyük veya eşit	10'dan büyük veya eşit
	Orta Güç (IH)	325'ten büyük veya eşit	147,0'dan büyük veya eşit	80.0'dan büyük veya eşit	8'den büyük veya eşit
	Yüksek Mukavemet / Başlığı Sertleştirilmiş (LH)	370'den büyük veya eşit	171.0'dan büyük veya ona eşit	120,0'dan büyük veya eşit	10'dan büyük veya eşit



Sıkı Kalite Kontrol ve Sertifikalı Demiryolu Güvencesi



Tüm 115RE / 132RE / 136RE rayları, her üretim partisi için kimyasal bileşim, mekanik özellikler ve ısı numarası tanımlamasının tam olarak izlenebilirliğini sağlayan Değirmen Testi Sertifikalarıyla birlikte sunulur.



Ağır hizmet demiryolu uygulamalarında yapısal güvenilirliği sağlamak için her ray,-iç kusur tespiti için ultrasonik test (UT) ve yüzey bütünlüğü doğrulaması için manyetik parçacık denetimi (MT) dahil olmak üzere %100 tahribatsız teste (NDT) tabi tutulur.

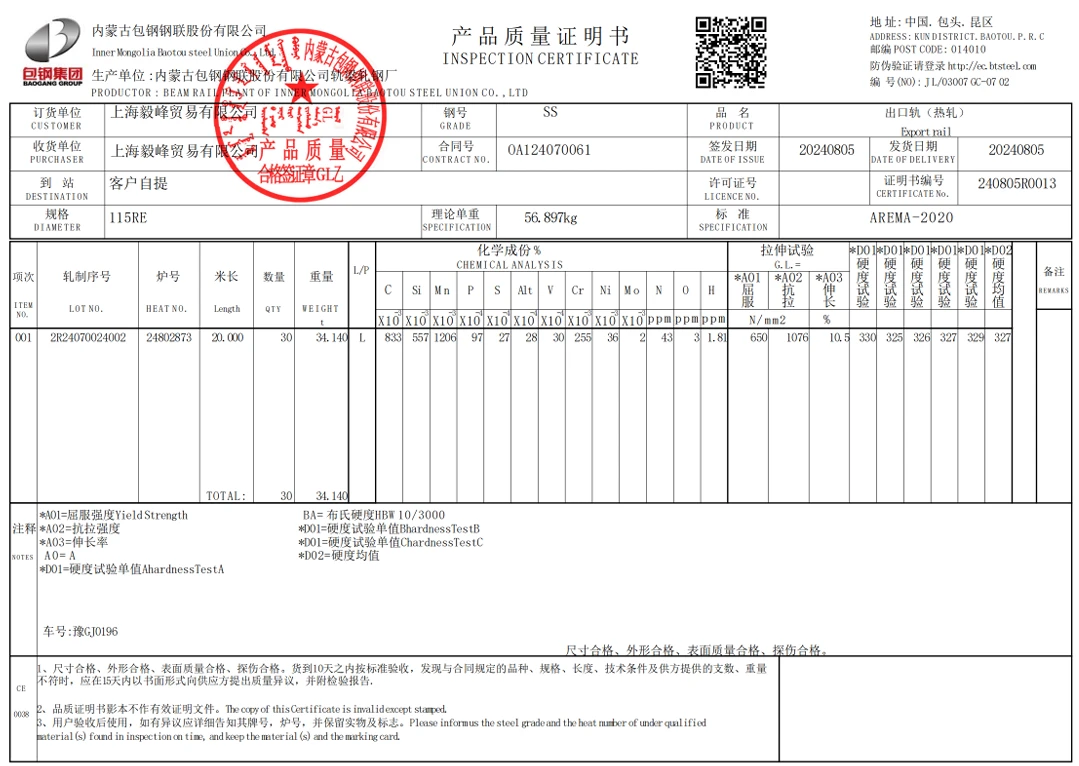

SS 115RE RAY MTC:



LH 115LB RAY MTC:









Tedarik Konuları: OTM Uyumluluğu



115RE, 132RE veya 136RE raylarını seçerken diğer ray malzemeleriyle (OTM) uyumluluk da aynı derecede önemlidir. Bağlantı çubukları, bağlantı plakaları ve sabitleme sistemleri, doğru kurulum ve-uzun vadeli ray performansı sağlamak için ray profiliyle eşleşmelidir.





• Ortak Barlar(Balık plakaları):Her ray bölümü, profile-özel bağlantı çubukları gerektirir. 132RE ve 136RE 152,40 mm taban genişliğini paylaşsa da farklı yükseklikleri farklı bağlantı plakaları gerektirir.



• Kravat Plakaları: 132RE ve 136RE belirli 6 inçlik bağlantı plakası tasarımlarını paylaşabilirken 115RE, 5,5 inçlik tabanı için bağlantı plakalarını gerektirir.



• Bağlantı elemanları:Ray klipsleri, çivileri ve ankrajları ray geometrisine ve sabitleme sistemine uyacak şekilde seçilmelidir.



Uyumlu OTM bileşenlerinin kullanılması kurulum sorunlarının azaltılmasına, hat stabilitesinin korunmasına ve bakım maliyetlerinin azaltılmasına yardımcı olur.

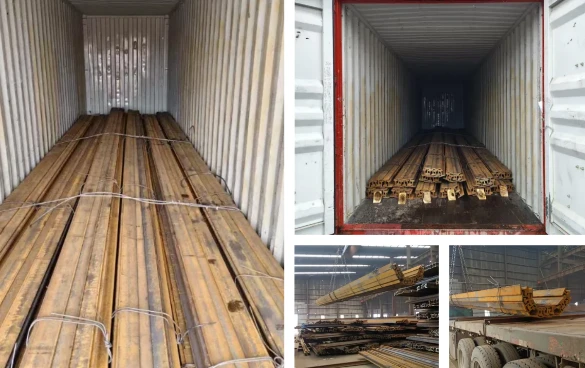

Üretim Kapasitesi ve Global Lojistik Desteği





Demiryolu Projeniz İçin Teklif İsteyin



115RE, 132RE veya 136RE raylarına mı ihtiyacınız var? Gerekli ray kesitini, miktarını, çelik kalitesini ve işleme veya aksesuar gereksinimlerinizi bize göndermeniz yeterli. Ekibimiz, eksiksiz bir çözüm sağlamak için uyumlu bağlantı plakalarını, sabitleme sistemlerini ve diğer palet malzemelerini seçmenize yardımcı olabilir.



Şartnamelerinizi veya çizimlerinizi bugün gönderin veGNEE RAYIbir iş günü içinde rekabetçi bir fiyat teklifi sunacaktır.



Sıkça Sorulan Sorular



S: 132RE ve 136RE aksesuarları (bağlama plakaları gibi) birbiriyle değiştirilebilir mi?

A:Genel olarak hayır. Her iki profil de 152,40 mm taban genişliğini paylaşırken, dikey yükseklikleri farklıdır (180,98 mm) 132RE için 136RE için 185,74 mm'ye kıyasla). Sonuç olarak, balık tutma yükseklikleri ve ağ boyutları farklıdır, bu da yapısal hizalama ve güvenliği sağlamak için her profile özel özel bağlantı çubukları (bağlama plakaları) gerektirir. Ancak yalnızca taban genişliğine bağlı olarak belirli bağlantı plakası profillerini ve ankrajlarını paylaşabilirler.



S: Standart karbon çeliği yerine kafa-sertleştirilmiş (HH) çelik rayları ne zaman seçmeliyim?

A:Keskin virajlar, dik yokuşlar ve yüksek dingil yükleri taşıyan ağır-nakliye hatları gibi aşınmanın yüksek olduğu alanlar için-başları sertleştirilmiş raylar belirtilmelidir. Kafa-sertleştirme işlemi, ray yüzeyinin Brinell sertliğini minimum 370 HBW'ye yükseltir; bu, yanal aşınmayı ve basınç altında ray kafası deformasyonunu önemli ölçüde azaltarak-uzun vadeli bakım maliyetlerini düşürür.



S: Önceden-delinmiş raylar sağlayabilir misiniz?

A: Evet. 115RE, 132RE ve 136RE raylarını termit kaynağı için boş uçlar olarak veya mekanik bağlantı çubukları için standart AREMA dairesel/oval cıvata delikleriyle (örneğin, ray ucu başına 2 delikli veya 3 delikli konfigürasyonlar) önceden delinmiş olarak tedarik edebiliriz.
